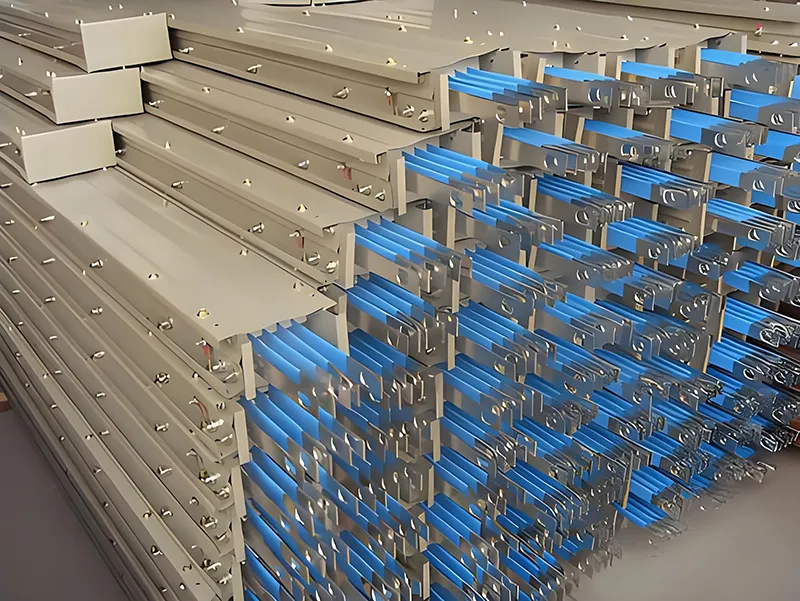

2000A Aire Isolatua Busway

2000A Air Insulated Busway potentzia banatzeko sistemetan erabiltzen den korronte handiko transmisio-gailu bat da, batez ere eraikin edo industria-sistemetan energia elektrikoaren transmisio seguru eta eraginkorra lortzeko. 2000A-ko korronte nominala du eta airea erabiltzen du euskarri isolatzaile gisa eroaleak karkasatik isolatzeko.

•Korronte nominatua: 2000 Ampere

•Isolamendu metodoa: Airearen isolamendua

•Ekipamendu mota: Busway / Busbar Trunking System

Termino sinpleetan, korronte handiko transmisio-sistema bat da, kable tradizionalen ordez metalezko barrak erabiltzen dituena.

Abantailak kableekin alderatuta

Oinarrizko Abantailak

1. Segurtasun Babesa, Berme Anitz

Airearen isolamendu-egitura zatitua erabiliz, fasez faseko segurtasun-tarteak eta ihes-distantziak estandarrak nazionalak gainditzen ditu, zirkuitu laburren arriskuak eraginkortasunez ezabatuz. Barne isolamendu osagaiak erresistentzia handiko epoxi erretxinaz eginak dira, produktuaren egonkortasun dinamiko eta termikoaren aurkako erresistentzia nabarmen hobetuz, eta zirkuitulaburreko korronte igoerak jasateko gai dira, energia banaketa sistema babestuz. Entxufeetan segurtasun babesak instalatzen dira, eta berunezko zigiluak itxi eta zigilatu daitezke baldintza normaletan, hautsa, objektu arrotzak sar ez daitezen eta ustekabeko funtzionamendua saihesteko. Korrontea ez da deskonektatu behar korronte kaxa konektatzean; lurreko kablea beti konektatzen da deskonektatu aurretik, funtzionamenduaren segurtasuna areagotuz. Produktuaren babes maila IP40ra iristen da, eta IP54ra igo daiteke osagarri dedikatuekin, hautsaren eta hezetasunaren erresistentzia bikaina eta barruko hainbat ingurunetara moldagarritasuna eskaintzen duena.

2. Eraginkortasun handiko beroa xahutzea, energia aurreztea eta kontsumoa murriztea

Eroaleak purutasun handiko kobre elektrolitikoa erabiltzen du, % 99,99tik gorako kobre-edukiarekin, eta gainazala eztainuz estalita dago, hau da, antioxidatzailea, oso eroalea, erresistentzia txikia eta potentzia-galera txikia du. Kanpoko oskola Maanshan Iron & Steel-ren erresistentzia handiko hotzean ijetzitako altzairuz egina dago, pieza bakarreko egitura korrugatuarekin, eta horrek indar mekaniko bikaina eta beroa xahutzeko errendimendu bikaina konbinatzen ditu. Aire konbekzio naturalarekin konbinatuta, beroa xahutzeko sistema bikoitza osatzen du. Kable tradizionalekin alderatuta, tenperatura igoera % 25 murrizten da, eta korronte garraiatzeko ahalmena % 30 handitzen da. Korronte nominala denbora luzez eramaten denean, zati eroaleen tenperatura igoera zorrozki kontrolatzen da barruti estandarraren barruan, hozte sistema gehigarri baten beharra ezabatuz eta funtzionamendu kostuak murriztuz.

3. Instalazio erosoa eta egokitzapen malgua

Diseinu modularra onartuz, hainbat konexio metodo onartzen ditu, hala nola sekzio zuzenak, bihurguneak eta T formako adarrak. Gunearen eskakizunen arabera malgutasunez konbinatu eta uztartu daiteke kableatuaren eszenatoki desberdinetara egokitzeko. Konpentsazio automatikoko konexioa eta torloju bakarreko estutze terminalez hornituta, doikuntza handia du. Ipurdia muntatzeko metodoak instalazio-denbora asko aurrezten du eta lan-kostuak murrizten ditu. Busbar-konektore zabalak eskaintzen dira, konektore-kutxen adar malgua onartzen dutenak. Kargak busbar-unitateetara konekta daitezke bide laburrenaren bidez. Tailerreko ekipamenduen ondorengo gehikuntzak, lekualdatzeak edo berritzeak ez du busbar-sisteman aldaketarik behar, trukagarritasun bikaina eskainiz. Ez da kanpoko karkasa ordezkatu behar ondoko korronte-kalifikazioak aldatzen direnean.

4. Egitura sendoa eta iraunkorra

Kanpoko karkasa pieza bakarreko moldaketa prozesu baten bidez fabrikatzen da, eta ondorioz, erresistentzia mekaniko handia du. 6 m-ko zabalera duen busbar zentroak 60 kg-ko karga jasan dezake. Tenperatura-aldaketa ez-uniformeetan, karkasaren erdiko desplazamenduak ez du 10 mm gainditzen, bibrazio eta inpaktu erresistentzia handia eskaintzen du. Karkasaren gainazalak ihinztadura elektrostatikoko prozesu bat erabiltzen du korrosioa eta herdoila saihesteko, zerbitzu-bizitza luzatuz. Osagai guztiak proba zorrotzak egiten dituzte. Produktuak potentzia-maiztasuna jasateko tentsioa eta egonkortasun termikoaren probak gainditu ditu, probaren ondoren deformazio nabarmenik ez duela erakutsiz. Baldintza normaletan, sekzio bakoitzaren isolamendu-erresistentzia ez da 50MΩ baino txikiagoa, eta epe luzerako funtzionamendu segurua ahalbidetzen du karga osoarekin, hamarkadetako zerbitzu-bizitzarekin.

5. Betetzea eta Ziurtagiria, Kalitate Fidagarria

Qingdao Fenghua Electric Manufacturing Co., Ltd.-k, potentzia transmisio eta banatzeko ekipoen fabrikatzaile profesional gisa, produkzio eta proba sistema osoa du. Gure produktuek kalitate-kontrol zorrotza egiten dute, hainbat kualifikazio-ziurtagiri eta teknologia patentatu dituzte eta industria-estandar eta nazioarteko zehaztapen garrantzitsuak betetzen dituzte. Oinarrizko adierazle anitzen probaren bidez, hala nola potentzia-maiztasunaren jasateko tentsioa, isolamenduaren erresistentzia eta tenperatura igoera, produktu bakoitzak diseinu estandarrak betetzen dituela ziurtatzen dugu, bezeroei kalitate-berme fidagarria eskainiz.

Parametro teknikoak

Eszenatoki aplikagarriak

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. 2000A Air Insulated Busway, bere korronte transmisio ahalmen handiko, errendimendu seguru eta fidagarriarekin eta instalazio-metodo malguarekin, oso erabilia da honako eszenatoki hauetan:

Industria-sektorea: Industri plantak, energia-kontsumo handiko tailerrak, fabrikazio-ekoizpen-lerroak, etab., korronte handiko ekipoen elikadura-hornidura-beharrei erantzuteko;

Eraikuntza-sektorea: goi-eraikinak, merkataritza-konplexuak, bulego-eraikinak, bizitegi-komunitateak, etab., elektrizitate banaketa-lerro nagusi gisa funtzionatzen duten energia banaketa eraginkorra lortzeko;

Elektrizitate-sektorea: Azpiestazioak, banaketa-gelak, transformadore eta banaketa-armairuen konexioak, banaketa-armairuen arteko konexioak, etab.;

Beste eszenatoki batzuk: datu-zentroak, trenbide-garraioa laguntzeko instalazioak, ospitaleak, eskolak eta energia-horniduraren egonkortasuna eta segurtasuna baldintza handiak dituzten beste leku batzuk.

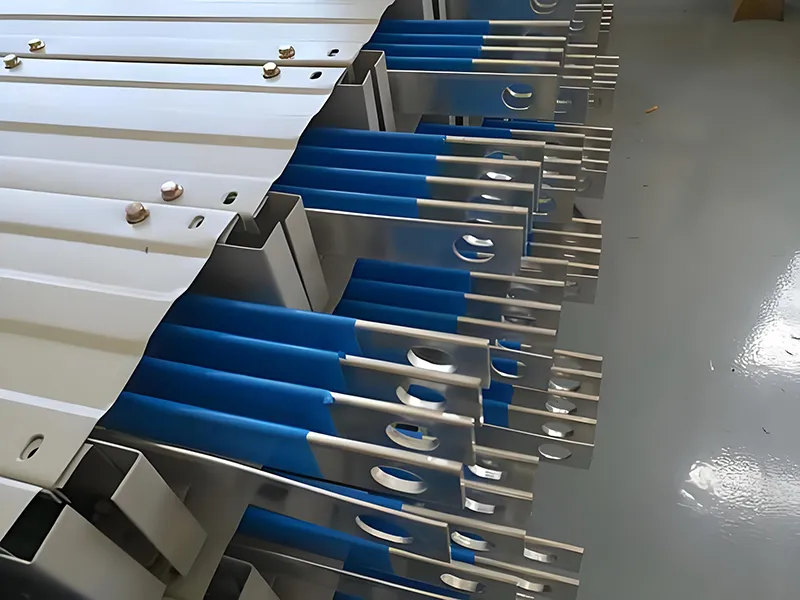

Produktuen Egitura

Produktua eroale-unitate batek, isolamendu-euskarri-unitate batek, etxebizitza-unitate batek eta konexio-unitate batek osatzen dute. Egitura trinko eta arrazionalki diseinatuta dago:

Eroaleen Unitatea: Garbitasun handiko kobre elektrolitikoko barra busbarra, estainuz estalita, eroankortasun bikaina lortzeko eta potentzia-galera murrizteko;

Isolamendurako Laguntza Unitatea: erresistentzia handiko epoxi erretxina isolatzeko osagaiak, fasez faseko isolamendua eskaintzen du isolamenduaren errendimendua bermatzeko eta egonkortasun dinamikoa eta termikoa hobetzeko;

Etxebizitza Unitatea: pieza bakarreko hotzean ijetzitako altzairuzko karkasa korrugatua, korrosioa eta herdoila prebenitzeko elektrostatikoki ihinztatua, indar mekanikoa eta beroa xahutzea konbinatuz, lurrerako babesa ere eskaintzen du;

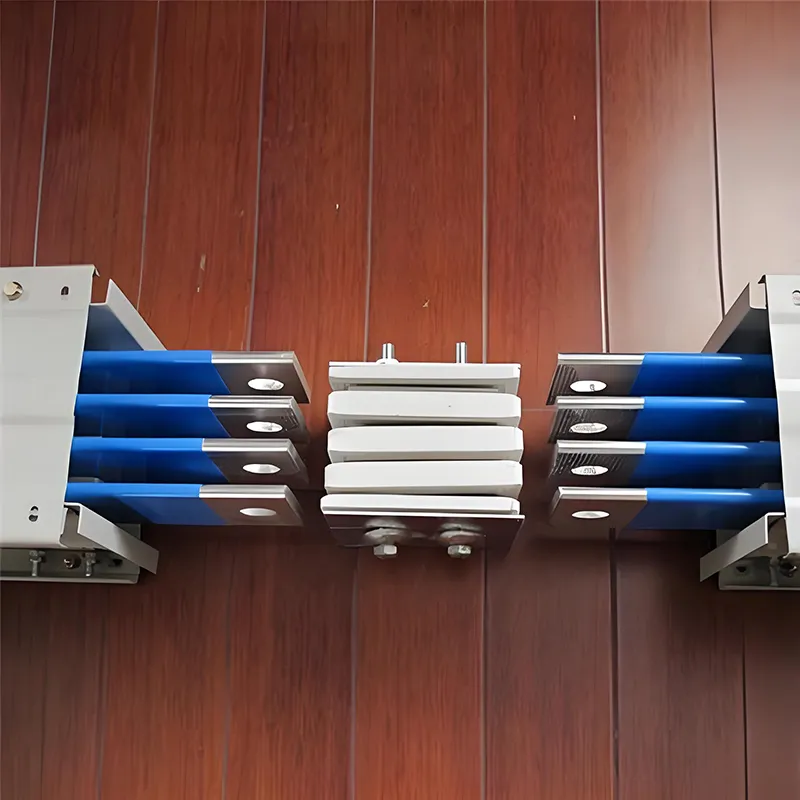

Konexio-unitatea: automatikoki konpentsatutako konektoreak eta torloju bakarreko borneak konexio erosoa eta fidagarria lortzeko, kontaktu-erresistentzia eraginkortasunez murriztuz.

Erosketa Oharrak

1. Produktuak luzera eta kableatu metodo ezberdinetan pertsonaliza daitezke, bezeroen behar espezifikoak eta tokiko kableatze-baldintzak asetzeko.

2. Produktu guztiak kalitatearen ikuskapen-txosten eta adostasun-ziurtagiri osoekin datoz, tokiko onarpena onartzen dutenak.

3. Instalazioko orientazio-zerbitzu profesionalak eskaintzen ditugu bezeroei instalazioa eta martxan jartzen laguntzeko, produktuaren funtzionamendu normala bermatuz.

4. Salmenta osteko zerbitzu sistema integrala dugu. Produktuaren berme-aldian zehar kalitate-arazoren bat izanez gero, berehala erantzungo dugu eta konponketa edo ordezkapen zerbitzuak emango ditugu.

5. Bezeroei ongi etorria ematen diegu gurekin harremanetan jartzeko kontsultak egiteko, bisitak egiteko eta erosketa gaiak eztabaidatzeko. Kalitate handiko produktuak eta zerbitzuak eskaintzera arduratzen gara!

Ohiko galderak

1. Zein material erabiltzen dira 2000A-ko autobusbide bateko eroaleetarako?

Eroaleak, normalean, eroankortasun handiko kobre edo aluminiozko busbarrez eginda daude. Kobrezko barra-barrak eroankortasun eta iraunkortasun handiagoa eskaintzen dute, eta aluminiozko barra-barrak, berriz, irtenbide errentagarriagoa eskaintzen dute potentzia banatzeko sistema handietarako.

2. Zeintzuk dira airez isolatutako autobus-sistemen abantailak?

Aire isolatuta dauden busbide-sistemek hainbat abantaila eskaintzen dituzte:

•Korrontea garraiatzeko ahalmen handia

•Bero xahutze bikaina

•Instalazio modularra eta malgua

•Mantentze eta hedapen erraza

•Kable sistemen aldean instalatzeko espazio txikiagoa

3. Non erabili ohi da 2000A airez isolatutako busway bat?

2000A aire isolatuta dagoen busway oso erabilia da:

•Fabrikazio industrialak

•Datu zentroak

•Komertzial eraikinak

•Erosketa-guneak

•Ospitaleak

•Aireportuak eta garraio-guneak

Potentzia-banaketa egonkorra eta ahalmen handikoa behar duten instalazioetarako aproposa da.

4. Zertan bereizten dira airez isolatutako busbide bat kable sistema batetik?

Ohiko elektrizitate-kableekin alderatuta, airez isolatutako busbideek:

•Korronte-ahalmen handiagoa

•Errendimendu termiko hobea

•Sistemaren hedapen errazagoa

•Konexio fidagarriagoak

•Karga elektriko handietarako instalazio azkarragoa

5. Zein da airez isolatutako 2000A-ko tentsio-tarte tipikoa?

2000A airez isolatutako busway-sistema gehienak tentsio baxuko banaketarako diseinatuta daude, normalean 380V-tik 690V bitartekoa, proiektuaren eskakizunen eta estandar elektrikoen arabera.

6. 2000A airez isolatutako busway bat segurua al da epe luzerako funtzionamendurako?

Bai. Behar bezala diseinatu eta instalatutako 2000A airez isolatutako busway batek babes metalezko itxiturak, isolamendu euskarriak eta lurrerako sistemak ditu, zerbitzu-aldi luzeetan funtzionamendu segurua eta fidagarria bermatuz.

7. Etorkizunean 2000A-ko autobusbide sistema bat zabaldu al daiteke?

Bai. Busway sistema baten abantail nagusietako bat diseinu modularra da. Geroago, autobusbideen atal edo harrapaketa-unitate gehigarriak gehi daitezke banaketa elektrikoaren sarea zabaltzeko, berreraikitze handirik gabe.
