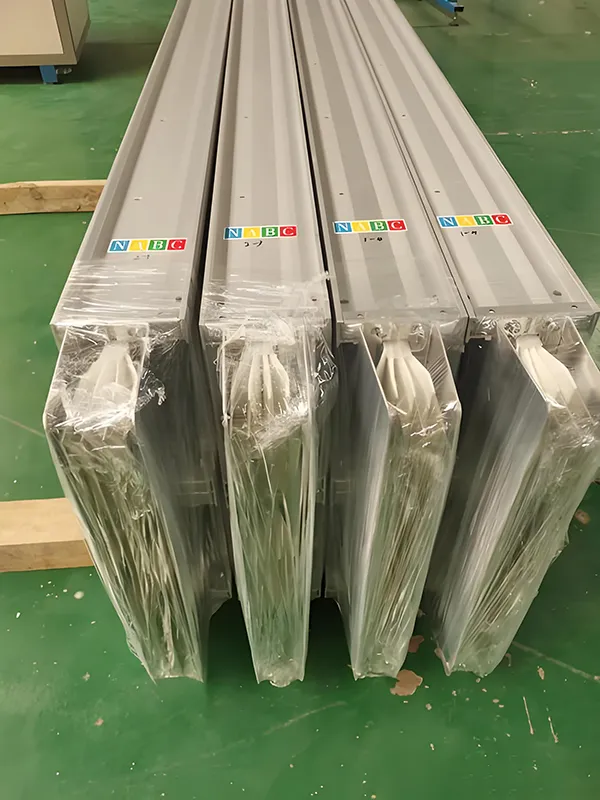

Behe Tentsioko Sandwich Busway

Egitura trinkoa, bero xahutze bikaina eta korrontea garraiatzeko ahalmen sendoa direla eta, Low Voltage Sandwich Busway elektrizitate banaketa sistema modernoetan aukera nagusi gisa agertu da.

Nukleoaren egitura eta isolamenduaren konfigurazioa

•Eroalearen materiala: purutasun handiko kobre elektrolitikoa (garbitasuna ≥ % 99,9); gainazala, aukeran, zilarreztatua edo eztainua izan daiteke eroankortasuna eta oxidazio erresistentzia hobetzeko.

Isolamendu materialak:

•Mota estandarra: B klaseko isolamendu-materialak edo handiagoak erabiltzen ditu (tenperatura-erresistentzia: 130 °C) —esaterako, poliester filma, mika zinta, etab.— epe luzerako funtzionamendu fidagarritasuna bermatzeko.

•Suaren aurkako mota: mikazko zinta eta silikonazko kautxu zeramikazko geruza konposatua erabiltzen du, 600 °C eta 1000 °C arteko tenperatura altuetan ere isolamendu-errendimendua mantentzeko gai dena.

•Uragazgaitza / Korrosioarekiko Erresistentea Mota: H klaseko poliester-imida edo epoxi erretxina galdaketaren bidez kapsulatzea du; isolamendu-klasea H klasera iristen da (180 °C), eta 50 urte baino gehiagoko bizitza zerbitzua eskaintzen du.

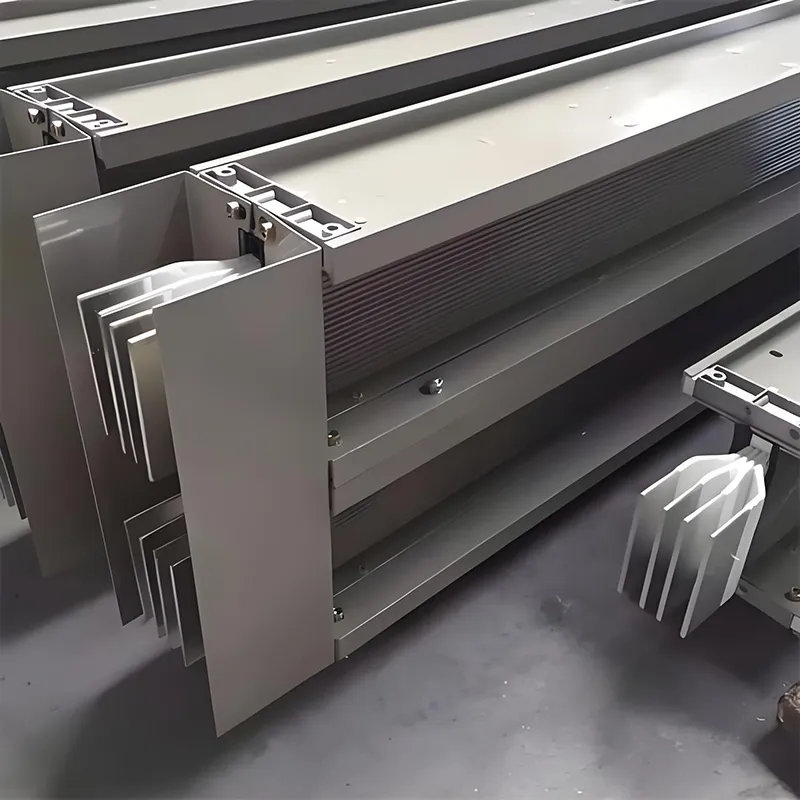

•"Sandwich" Egituraren Ezaugarriak: Fase-eroaleak ondo pilatuta eta konprimituta daude aire-hutsunerik gabe; multzoa guztiz kapsulatu eta moldatzen da presiopean, erreaktantzia eta tentsio jaitsiera nabarmen murriztuz.

Elektrizitate- eta segurtasun-parametro nagusiak

Tenperatura igoera eta errendimendu termikoaren kontrola

Tenperatura igoeraren mugak (40 °C-ko giro-tenperaturan):

Konexio terminalak: ≤ 60 K (hau da, 100 °C gehienez)

Metalezko itxitura: ≤ 30 K (hau da, 70 °C gehienez)

Isolamendu-azalera: ≤ 40 K (hau da, 80 °C gehienez)

Beroa xahutzeko mekanismoa:

Eroaleek sortutako beroa isolamendu-geruzaren bidez metalezko itxiturara eramaten da, non konbekzio eta erradiazio bidez xahutzen den.

Aluminiozko aleazioko itxiturak bero-hustugailuaren hegats diseinu integratua dauka, eta horrek beroa xahutzeko eraginkortasuna %30 baino gehiago hobetzen du.

Erresistentzia termikoaren mugak:

Mota estandarra: epe luzeko funtzionamendu-tenperatura ≤ 130 °C

Suaren aurkako mota: 960 °C-tan etengabeko elikadura-hornidura mantentzeko gai da.

Cast-Resin mota: -40 °C eta 130 °C arteko ingurumen-tenperatura tartean funtzionatzeko gai da.

Babes Klasea (IP Kodea) eta Ingurune aplikagarriak

Ezaugarri mekanikoak eta instalazioak

Itxituraren materiala:

Aluminiozko aleazioa: arina, korrosioarekiko erresistentea eta beroaren xahupen bikaina eskaintzen du; Lur babesteko (PE) eroale gisa erabiltzeko egokia.

Hotz ijetzitako altzairua: Egiturazko erresistentzia handia; suaren aurkako pinturaz estalita dagoenean, egokia da suaren aurkako aplikazioetarako.

Erretxina-galdaketa: metalezkoa ez den itxitura du eta "lau norabideko babesa" osoa eskaintzen du: iragazgaitza, korrosioarekiko erresistentzia, leherketa erresistentzia eta hautsaren aurkako babesa.

Instalazio metodoa:

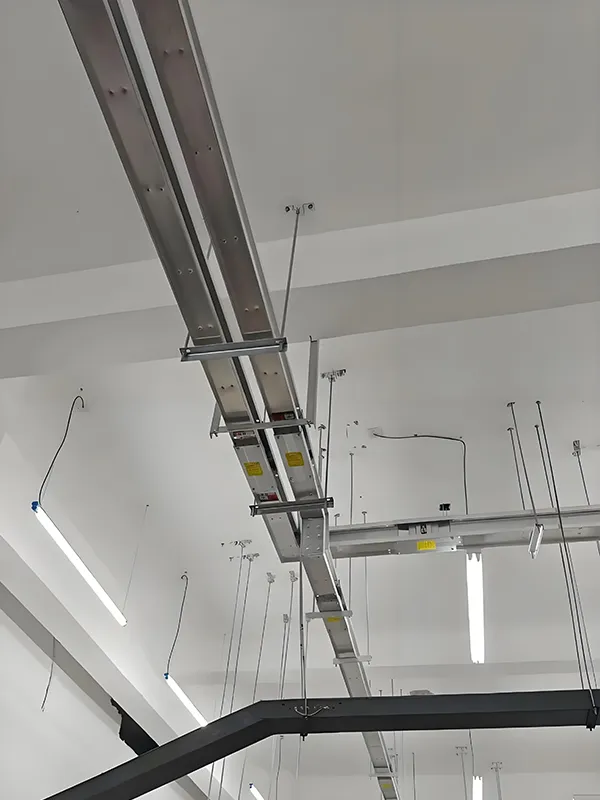

Esekidura horizontal edo bertikaleko muntaketa onartzen du, ± 4 mm-ko tolerantzia-tarte erregulagarriarekin.

Euskarria/zintzilikarioaren tartea: ≤3m atal zuzenetarako; ≤1,5m sekzio kurbatuetarako.

Konexio-teknologia:

Bolt bakarreko konexio azkarra: momentua kontrolatzeko mekanismo batekin hornitua, kontaktu-erresistentzia minimoa bermatzeko.

Konektore adimendunak: mantentze-lanak kontrolatzeko gaitasunak onartzen ditu, eta, ondorioz, funtzionamendu-hutsegiteko arriskua murrizten da.

Teknologia Espezializatuen Hedapena

Suaren aurkako busbarren kanalizazioa (NH mota)‌

Suaren erresistentzia balorazioa: ordu 1, 1,5 ordu, 2 ordu edo 3 orduko aukera hautagarriak

Isolamendu termikoko geruza: aluminiozko silikatozko zuntz sentitua (tenperatura erresistentzia: 1250 °C)

Kanpoko estaldura: Suaren aurkako pintura intumeszentea; Suaren eraginpean eroankortasun termikoa azkar handitzen du bero-transferentzia atzeratzeko

Busbar iragazgaitza (erretxin-galdaketa mota)‌

Babes maila: IP67–IP68

Isolamendu-materiala: poliester erretxina asegabea + betegarri ez-organikoak, osoki moldekatuta

Aplikazio-eszenatokiak: Trenbide-garraioa, lantegi kimikoak, kostaldeko instalazioak eta beste ingurune korrosiboak edo hezeak

Busbar trunking adimenduna

Tenperatura neurtzeko, korronteen monitorizazioa eta ihesen alarma moduluak integratzen ditu.

RS485 edo haririk gabeko transmisioa onartzen du Eraikinen Automatizazio Sistemetan integratzeko.

Ohiko galderak

1. Zer da Behe ​​Tentsioko Sandwich Busway bat?

Behe Tentsioko Sandwich Busway busway elektrizitatea banatzeko sistema trinkoa da, estu pilatutako eroaleak erabiltzen dituena, faseen arteko isolamenduarekin, korronte-gaitasun handia, inpedantzia baxua eta potentzia-transmisio eraginkorra eskaintzen dituena eraikin modernoetarako eta industria-instalazioetarako.

2. Zein abantaila ditu sandwich busway batek ohiko kableekin alderatuta?

Kable tradizionalekin alderatuta, sandwich-bus-hodi sistemak bero xahutze hobea eskaintzen du, korronte garraiatzeko ahalmen handiagoa, instalazio errazagoa eta hedapen malgua eskaintzen du, potentzia banatzeko proiektu handietarako aproposa da.

3. Non erabili ohi da Behe ​​Tentsioko Sandwich Busway?

Datu-zentroetan, eraikin komertzialetan, lantegietan, aireportuetan, merkataritza-guneetan eta altuera handiko eraikinetan aplikatzen da, non energia banaketa fidagarria eta eraginkorra behar den.

4. Zein korronte balorazio daude tentsio baxuko autobus-sistemetarako?

Tentsio baxuko autobus-sistema gehienek 400A eta 6300A bitarteko korronte-kalifikazioak onartzen dituzte, proiektuaren eskakizunen eta sistemaren diseinuaren arabera.

5. Autobusbidea pertsonalizatu al daiteke proiektu zehatzetarako?

Bai. Autobusen fabrikatzaile eta hornitzaile profesionalek, hala nola, Fenghua Electric bezalako autobusbideen irtenbide pertsonalizatuak eskain ditzakete egungo ahalmenean, instalazio-ingurunean, babes-mailan eta proiektuaren diseinuan oinarrituta.

6. Ogitarteko busway segurua al da industria-energia banatzeko?

Bai. Kalitate handiko tentsio baxuko autobus-hodien sistemek isolamendu sendoa, babes-maila altuak eta zirkuitu laburren erresistentzia fidagarria dute, funtzionamendu segurua eta egonkorra bermatuz.

7. Nola aukeratzen dut autobusen fabrikatzaile edo hornitzaile fidagarri bat?

Autobusen fabrikatzailearen produkzio-esperientzia, ziurtagiriak, proiektu-kasuak, pertsonalizazio-gaitasuna eta laguntza teknikoa ebaluatu behar dituzu erosi aurretik.

8. Nola lor dezaket Behe ​​Tentsioko Sandwich Buswayrako aurrekontua?

Tentsio baxuko autobusbideen prezio zehatza lortzeko, normalean xehetasunak eman behar dizkiozu hornitzaileari, hala nola egungo balorazioa, busbidearen luzera, instalazio mota eta proiektuaren marrazkiak.
