Ogitarteko Bertikala Busway

Produktuen posizionamendua: potentzia-transmisioko irtenbide eraginkorra, potentzia-banaketa bertikaleko agertokietarako egokitutakoa

Qingdao Fenghua Electric Vertical Sandwich Busway korronte handiko potentzia banatzeko soluzio bat da, hala nola, goi-eraikinetan potentzia banatzeko ardatzak eta industria-zentraletan potentzia-transmisio bertikala bezalako agertokietarako. Instalazio bertikalerako optimizatutako diseinuarekin "ogitarteko" egitura trinko bat integratuz, produktuak hainbat aurrerapen lortzen ditu espazioaren erabileran, potentzia transmisioaren eraginkortasunean, segurtasunean eta egonkortasunean, eta arkitektura eta industria ezarpen modernoetan potentzia bertikalean banatzeko aukera nagusi gisa ezarriz.

Parametro Teknikoak

Oinarrizko Teknologiak: Errendimenduaren aurrerapenak ingurune bertikaleetan

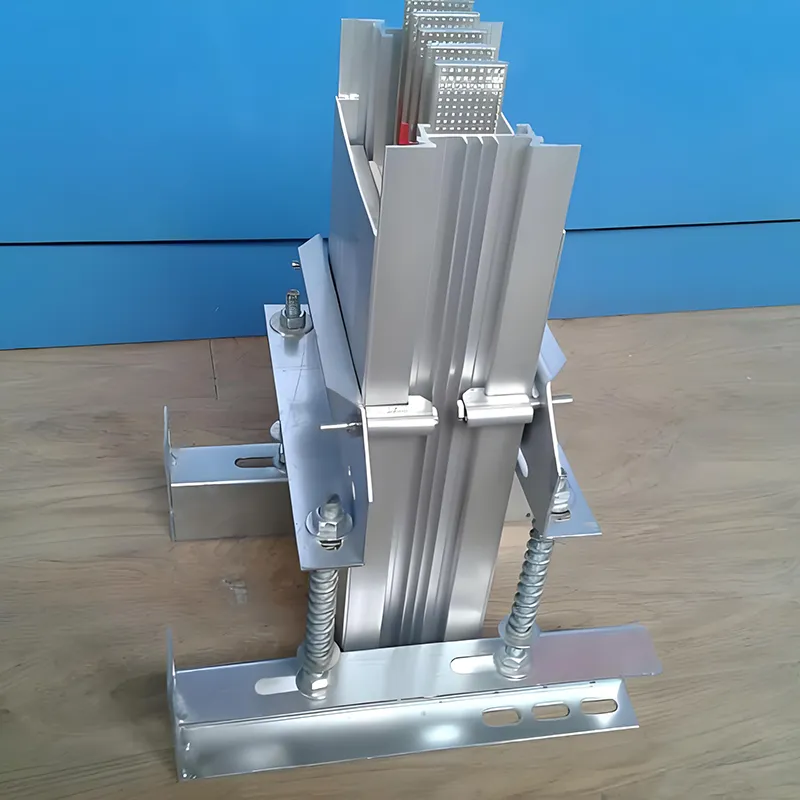

1. Pertsonalizatutako "Sandwich" pilatzeko egitura: espazio bertikalerako egokitutako diseinu trinkoa

Produktuak "sandwich" egitura erabiltzen du, eroale trifasikoen pilaketa estu eta hutsunerik gabekoa. Eroaleak elkarrengandik zuzenean isolatzen dira errendimendu handiko material dielektrikoen bidez, eta horrela faseen arteko aire-hutsuneak guztiz ezabatzen dira. Instalazio bertikaleko agertokietarako bereziki optimizatuta, eroaleen antolamendua eta itxitura-egitura hobetu dira, busbide-sistemekin alderatuta, bolumen orokorra %30 baino gehiago murrizteko. Diseinu honek potentzia banatzeko ardatzen espazio mugatuetan ezin hobeto egokitzea ahalbidetzen du, korrontea garraiatzeko ahalmen maximoa ahalbidetuz kanal bertikal mugatuetan^.

2. Garraztasun handiko kobrezko eroaleak: potentzia bertikaleko transmisioan eraginkortasuna bermatzea

T2-mailako kobre elektrolitikoa % ≥99,95eko purutasunarekin hautatzen da material eroale gisa. 20 °C-tan, bere erresistentzia 0,01777 Ω·mm²/m bezain txikia da, eta bere eroankortasuna % 98 gainditzen du. Potentziaren transmisio bertikaleko agertokietan, erresistentzia baxuko ezaugarri honek tentsio-jaitsiera modu eraginkorrean murrizten du distantzia luzeetan, eta hornidura-tentsio egonkorra bermatzen du altuera bateko solairu guztietan. Eroaleen gainazalak aukeran eztainuarekin edo zilarrezko xaflarekin trata daitezke, korrosioaren erresistentzia hobetzeko, epe luzera kontaktu-erresistentzia baxua mantentzen dela bermatuz, baita potentzia banatzeko ardatz hezeen inguruneetan ere, eta, horrela, gainberotze-arriskuak ezabatuz.

3. Beroa xahutzeko sistema bertikala integratua: distantzia luzeetan tenperatura igoeraren erronka konpontzea

Instalazio bertikalean goran pilatzeko joera duen beroaren arazoari aurre egiteko, sistemak hiru etapako beroa xahutzeko bide bertikal bat erabiltzen du: "Eroalea - Isolamendu-geruza - Metal Itxitura". Itxitura aluminio-magnesio estrusiozko aleazioz fabrikatuta dago, eta bere gainazalean beroa xahutzeko luzetarako hegatsak ditu. Altzairuzko itxitura estandarrekin alderatuta, diseinu honek beroa xahutzeko azalera % 35 handitzen du eta eroankortasun termikoaren eraginkortasuna bost aldiz areagotzen du. 40°C-ko giro-tenperaturan, konexio terminalen tenperatura igoera ≤60K izaten jarraitzen du, eta metalezko karkasarena ≤30K izaten jarraitzen du —industria estandarren oso azpitik dago—, eta horrela funtzionamendu egonkorra bermatzen du distantzia luzeko potentziaren transmisio bertikalean.

4. Segurtasun Diseinua "Tximiniaren Efektuaren" aurkakoa: Suaren Hesi Bertikal sendoa ezartzea

"Ogitartekoa" hutsunerik gabeko egiturak erabat ezabatzen ditu etengabeko aire-kanalak; sua gertatuz gero, aire-fluxu beroa busway-sisteman zehar azkar hedatzea eragozten da. Horrek "tximiniaren efektua" jatorrian desagerrarazten du eta arrakastaz gainditu ditu suteen segurtasun agentzia nazionalek egindako probak. Gainera, suaren aurkako aldaera bat eskuragarri dago aukera gisa; Mika zinta eta silikonazko kautxu zerramifikatuz osatutako isolamendu-geruza konposatua erabiliz, bertsio honek 180 minutu baino gehiagoz mantendu dezake elikadura-hornidura 960 °C-ko muturreko tenperaturetan, eta horrela eraikin altuko suteen segurtasun-zirkuituetarako baldintza zorrotzak betetzen ditu.

Instalazio Bertikalerako Ezaugarri Esklusiboak

1. Konexio Bertikaleko Sistema Modularra

Fabrikan aurrefabrikatutako unitate estandarrak dituena, sistemak mutur bikoitzeko momentua kontrolatutako torlojuak eta disko-malgukiak erabiltzen ditu tokiko konexioetarako. Diseinu honek ± 4 mm-ko instalazio-tolerantzia doitzea ahalbidetzen du, instalazio bertikalei dagozkien zehaztasun-desbideraketak modu eraginkorrean egokituz. Instalazio-denbora segmentu bakoitzeko ≤10 minutukoa da; Kableen kableamendu tradizionalarekin alderatuta, eraikuntzaren eraginkortasuna % 60 baino gehiago hobetzen da.

2. Plug-in-en geruzaren diseinua: zoru espezifikoen energia-beharrak malgutasunez asetzea

Hargune-irtenguneak edozein posizio bertikaletan ireki daitezke busbar-en bidetik. Harrapatzeko unitateek hot-plugging onartzen dute (bizi-baldintzetan sartzea eta kentzea), "lurra-lehen, lurra-azken" konexio-sekuentzia bermatuz, arku elektrikoaren arriskua erabat ezabatzeko. Solairu bakoitzak malgutasunez konfigura ditzake potentzia-eskakizun espezifikoetan oinarritutako harrapaketa-unitateak, busbar-segmentu osoak berriro kableatu beharrik gabe, ezin hobeto moldatuz solairuaren diseinuaren doikuntzak eta altuera handiko eraikinetako edukieraren hedapen beharrei.

3. Erorteen Aurkako eta Errefortzu Sismikoa

Instalazio bertikaleko agertokietarako bereziki diseinatua, sistema erorketaren aurkako euskarri eta errefortzu sismikoko osagaiez hornituta dago, 8. magnitudeko lurrikararen inpaktuak jasateko gai direnak, eta horrela busbar-enbidearen egitura-egonkortasuna bermatzen du muturreko funtzionamendu-baldintzetan. Parentesi tartea malgutasunez doi daiteke zoruaren altueraren eskakizunen arabera: ≤3m atal zuzenetarako eta ≤1,5m izkinako ataletarako.

Aplikazio-eszenatokiak

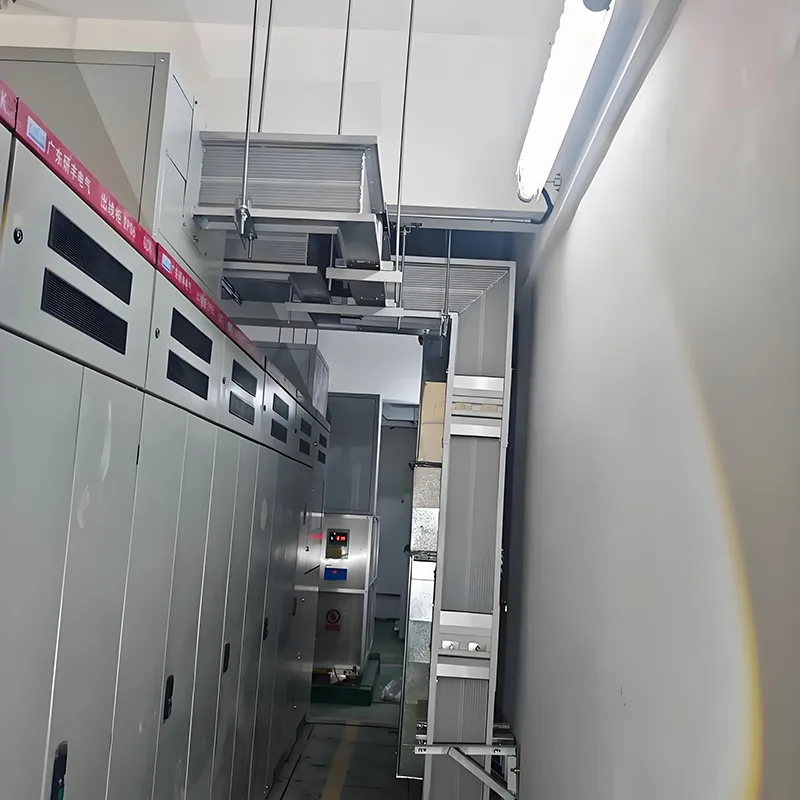

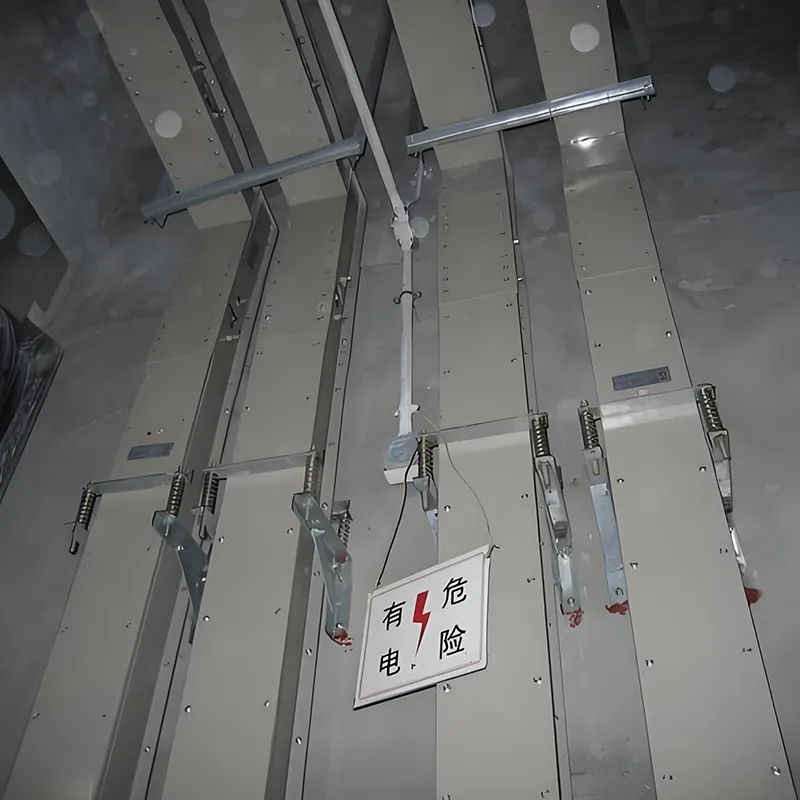

1. Eraikin Altuko Potentzia Banatzeko Ardatzak

Bertikalki potentzia banatzeko ardatzen barruan bideratua, sistemak kable tradizionalen ordezko gisa balio du. Uneko ahalmen berarekin, kableek behar duten espazioaren heren bat baino ez du hartzen, eta eraginkortasunez konpontzen du altuera handiko potentzia banatzeko ardatzetan dagoen espazio mugatuaren arazo kritikoa. Bere egitura guztiz itxiak karraskarien infestazioa eta sute arriskuak bezalako arriskuak ezabatzen ditu, eta horrela eraikinaren energia banatzeko sistemaren segurtasun orokorra hobetzen du.

2. Potentzia Bertikala Transmisioa Industria Zentraletan

Eskala handiko ekipamenduetarako eta ekoizpen-lerro automatizatuetarako hornidura bertikala eskaintzen du solairu anitzeko industria-instalazioetan. Bere korronte-dentsitate handia ekipo kontzentratuen diseinuetarako oso egokia da, eta bere hedagarritasun modularrak ekoizpen-lerroen doikuntza malguak onartzen dituen bitartean.

3. Ingurune Bertikale Espezializatuak

Iragazgaitza den erretxinazko produktuak potentzia bertikalean transmititzeko egokiak dira ingurune hezeetan eta korrosiboetan, hala nola lurpeko tuneletan eta trenbideen garraio-sistemetan. Suaren aurkako produktuak suteen segurtasun-baldintza zorrotzak dituzten potentzia-banaketa bertikaleko agertokietan aplikagarriak dira, hala nola industria petrokimikoan eta energia nuklearrean aurkitzen direnak.

Bezeroaren balioa

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. Qingdao kostaldeko hiri ederrean dago, West Coast New Area barruan. 2005ean sortu zen, konpainia produktu elektrikoetan espezializatutako fabrikatzaile liderra da, besteak beste, kableen erretiluak, busbarren sistemak eta elektrizitatea banatzeko armairuak. Gure filialak, Qingdao Fenghua Electric Co., Ltd.-k, gure enpresa nagusiaren eginkizun osagarri batean jarduten du, eta taldean potentzia banatzeko ekipoen espektro osoa hartzen duen produktu-matrize integrala ezartzen du. Azken urteotan, konpainiak berrikuntzaren aldeko apustu irmoa mantendu du, energiaren kontserbazioaren eta kontsumoaren murrizketaren arloan emaitza nabarmenak lortuz. Gure produktuetako hainbatek —esaterako, autoblokeagarriak diren kable-erretiluak eta kobre-aluminiozko konposatutako bus-hodiak— merkatuan aintzatespena lortu dute balio erantsi handiko eta eduki teknologiko aurreratuarengatik. Gainera, proba-txosten integralak eta derrigorrezko ziurtapen-ziurtagiriak ditugu busduct-en zehaztapen ugari biltzen dituztenak, gure bezeroen behar askotarikoak eta anitzekoak guztiz asetzeko aukera ematen digutenak.

Qingdao Fenghua Electric-en Ogitarteko Bertikala Autobusa aukeratzean, abantaila hauek izango dituzu:

• Espazioaren optimizazioa: espazio bertikalaren erabilera hirukoiztu egiten da, eta ezin hobeto egokitzen da potentzia banatzeko ardatzen ohiko ingurune mugatuetarako.

• Energia-eraginkortasuna: erresistentzia baxuko kobrezko eroaleak eta erreaktantzia baxuko egitura-diseinua izanik, potentzia banaketaren galerak %10etik %20ra murrizten ditu urtero.

• Segurtasuna eta fidagarritasuna: "Tximiniaren efektuaren" aurkako diseinua barne hartuta babes-geruza ugarirekin batera, suaren hesi bertikal sendoa ezartzen du.

• Egokigarritasun malgua: geruzetako plug-in interfazearekin eta instalazio modular-gaitasunekin, etorkizuneko solairuen diseinuaren doikuntzak eta ekipamenduak zabaltzeko eskakizunak egokitzen ditu.

• Markaren bermea: Qingdao Fenghua-ren fabrikazio espezializatuaren 18 urteko esperientziaren babesarekin, salmenta osteko zerbitzu integrala eta laguntza teknikoa eskaintzen ditugu.

Ohiko galderak

1.Zer da sandwich-autobus bertikala?

Ogitarteko busway bertikala korronte handiko banaketa-sistema trinkoa da, kobrezko eroale pilatuta dituena, altuera handiko eraikinetan eta industria-tailerretan potentzia bertikaleko transmisio seguru eta eraginkorra izateko diseinatua.

2.Zeintzuk dira korronte- eta tentsio-kalifikazioak?

Fenghua Electric busways bertikalak 250A-6300A eta ≤690VAC baloratzen dira, tentsio baxuko korronte handiko banaketa aplikazioetarako egokiak.

3.Zer material erabiltzen dira eroaleetarako?

Garbitasun handiko T2 kobre elektrolitikoa erabiltzen da, galera txikia, eroankortasun handia eta epe luzerako fidagarritasuna bermatuz.

4.Zer babes maila daude eskuragarri?

Babesa IP54tik IP68ra bitartekoa da, modeloaren arabera, barruko, kanpoko eta ingurune gogorretarako egokia da.

5.Erabili al daiteke autobusbidea suteak jasaten dituen guneetan?

Bai, suaren aurkako modeloak 180 °C-ra arteko isolamendua eta zirkuitu laburrerako erresistentzia du suteetan seguru funtzionatzeko diseinatuta.

6.Zenbat altuera bertikalki instalatu daiteke?

Instalazio bertikala 200 metrora iritsi daiteke, autobusbide motaren eta karga-baldintzen arabera.

7.Erraza al da instalazioa?

Bai, diseinu modularrak eta egitura trinkoak instalazio azkarra eta erosoa ahalbidetzen dute, eskulana eta proiektuaren denbora murriztuz.

8.Non erabiltzen da normalean?

Goi-mailako eraikinen ardatzetarako, lantegi industrialetarako, lantegietarako, datu-zentroetarako eta korronte handiko beste banaketa agertoki bertikaletarako aproposa.
